【商品説明】
ラッチホールドリリース機能付、自動施錠タイプのレバーハンドル錠です。
◇シングルスロー方式の自動施錠錠です。電気ストライク錠と組み合わせて使用可能です。
◇外側のレバーハンドルは常時固定なので扉を閉めると常時自動施錠となります。
◇外側からはキーでラッチを引き込んて解錠します。
◇内側からは常時レバーハンドルでラッチを引き込んで解錠します。
◇キーでラッチを引き込むとラッチは状態保持となり扉を開けるとラッチが戻るラッチホールドリリース機能で片手で扉を解錠開扉できます。
使用用途：共通階段口扉/共通出入口

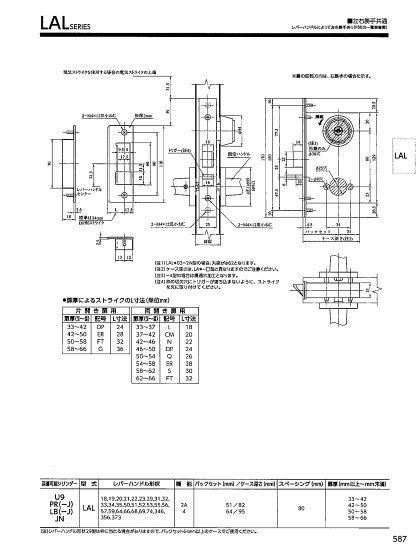

■自動施錠レバーハンドル錠
■*2A型（シリンダー/なし）
■レバーハンドルタイプ 50番
■バックセット51ｍｍ
■対応扉厚：33~41mm
■スペーシング：80mm
■U9コカギ：3本
※既存商品の寸法をご確認の上、お買い求めください。
※色合いは現品と若干の差がある可能性がございます。
◇使用方法
*施錠
外側レバーは常時固定のため扉を閉めると常時自動施錠となります。
*解錠
外側からキー、内側からレバーハンドルで引き込んで解錠します。ラッチストップねじを操作するとラッチが引き込むと状態保持になり、扉を開けると元に戻ります。
【 PARTS 】
K側レバーハンドル ： LHT50-A.KB
N側レバーハンドル ： LHT50-A.NB

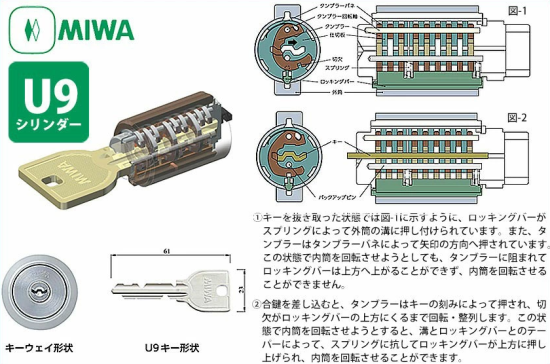

シリンダー ： U9 DA(LA).CY
錠ケース ： 09LAL.CS
フロント ： 09LAL.FT(刻印：LAL)
ストライク ： LAL.SK
トロヨケ ： ALA.TB
シリンダー固定ピン ： 7LA.ピン64
美和（ミワ） U9ﾀｲﾌﾟLAL
ST色（ステンレス シルバー）
自動施錠 オートロック アンチパニック
ラッチホールドリリース機能付き
電気錠ストライクAST、ASRと組み合わせ可能
