【商品説明】

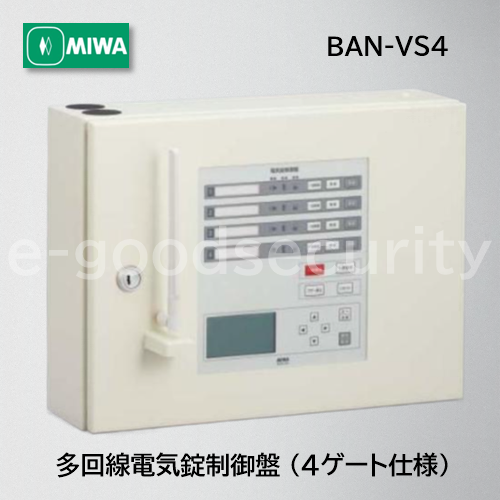

多回線型の2線式電気錠制御盤
各回線独立して制御することはもちろん複数回線の一括制御やインターロック制御、スケジュール制御なども可能な万能型制御盤です。


◆電気錠、電気ストライク、電磁ロック、自動扉、採風錠等を操作ボタンで操作し、表示LEDで扉の開閉状態、施解錠、状態が確認できます。
◆電気錠から制御盤への配線を2芯のみ（無極性）で接続することが可能です。
　また、接続した電気錠の種類を自動的に判別することができます。
　自動判別した電気錠の種類はメモリーに記憶され、電源を落としても消えません。
　電気錠の接続には対応する2線変換アダプターが必要です。（注2）（注3）

（注2） 2線変換アダプターAD311型は製品に同梱されています。
●電気ストライクASZ型使用時のみ2線変換アダプターAD203型が必要になります。
　　　　●自動扉と接続する場合は自動扉出力アダプターAD219型、AD311型と組み合わせてご使用ください。
　　　　●美和ロック製採風錠ELー101、ゴール社製各種電気錠、堀商店製各種電気錠と接続する場合は、電気錠接続ハーネスD211.EHが必要です。電気錠側の配線色の内容
　　　　 に応じてAD311型と結線してく ださい。 他社製電気錠の場合、電気錠や通電金具に接続用のハーネス（2次側コード）が付属されていないものがあります。
その場合は必要に応じて接続ハーネス（他社製品）をご用意ください。

（注3） 錠種によっては自動判別できないものがあります。
（電気ストライク、自動扉、採風錠、他社製電気錠等）自動判別できない錠種は個別錠種設定を行ってください。

◆電気錠、電気ストライク、 電磁ロック、自動扉を制御できます。 (2モード制御の場合のみ)
BANーVS4：最大4台

◆BANーVS12B/VS20B/VS28Bは4回線増設 ユニットBANーVS4.EUにより後から回
線を増設することも可能です。（注4）（注5）

（注4） BANーVS12B、VS20B、VS28Bの盤面には出荷時から最大回線数分の表示窓が設けられています。
BANーVS4.EUを1つ追加することで最大回線数まで利用できるようになります。

（注5） BANーVS16BはBANーVS12BとBANーVS4.EU、BANーVS24BはBANーVS20BとBANーVS4.EU、BANーVS32BはBANーVS28BとBANーVS4.EUのセット品となります。

◆LTEによる無線通信機能を内蔵しており、 自動でソフトウェアのアップデートが可能です。常に最新のソフトウェアで製品をご利用いただけます。
無線通信用アンテナは設置状況に合わせ天面、正面に取り付けできます。
※LTEは携帯電話の通信規格の一種で4Gに含まれる規格です。

◆電気錠の制御はA､B､Eの各モードの中からお選びいただけます。
またU、Lのインターロックモードを自由に組み合わせすることもできます。

◆1回線につき、2線式操作表示器SSPーGシリーズを最大3台まで、6線式操作表
示器SSPーCシリーズまたはSWPーCシリーズを最大5台まで接続できます。

◆インターホンやタイマー、火災報知設備等の外部入力（無電圧接点）により電気錠を制御できます。
（注6） また、設定により様々な用途に利用可能な汎用入力も備えています。
（注7） 自動扉を制御する場合、火災報知設備の火報信号は直接自動扉に接続してください。

◆JEMーA端子を備えていますので、HAシステムとの接続が容易にできます。

◆警報・異常（こじ開け、断線等）が発生した場合は、その内容を盤面の表示
LEDと液晶画面で知らせます。ブザーを備えていますのでブザー音で知らせることも可能です。
（設定によりブザー鳴動有無、音量を選択可能）
代表出力より警報・異常信号を接点出力することもできます。

◆モニター信号出力基板（BANーVS4.RO）を内蔵することで、各回線から施解錠、扉開閉、警報・異常の接点信号を出力することもできます。（BANーVS4.RO基板1枚で4回線分の信号を出力可能）

◆停電時にはバッテリーにより一定時間通常通りの制御が可能です。
停電補償時間：30分
※補償時間経過後の施解錠状態は、錠種によって異なります。
※バッテリーは消耗品ですので、5年を目安に交換してください。

◆安心門番統合版ソフト SFACーU01を利用し、パソコン上で電気錠等の操作、状態
確認が可能です。パソコンとはLANまたはRSー485通信による接続が可能です。（注7）

（注8） RSー485通信で接続する場合は通信基板BANーD.485ー2が必要になります。
（注9） 安心門番統合版ソフト SFACーU01はRev4.0以上を使用してください。

◆設定により、様々な機能が利用可能です。
【一斉解錠、火報解錠、停電解錠対象回線設定機能】
一斉解錠ボタン、火報信号入力、停電などで解錠する回線を選択できます。
【汎用入力設定機能】
汎用入力の機能を自由に選択できます。
●共通汎用入力：火報/インターホン/タイマー/解錠/施錠/ブザー停止/リセット
●回線個別汎用入力：センサー感知/非常開信号監視/解錠/施錠
【両開き扉制御設定機能】
両開き扉で2台の電気錠を連動制御します。

（注1） 本製品は屋内仕様なので雨水等の水滴がかからない場所でご使用ください。
